如何防止SMT回流過程中的非潤濕缺陷
來源：本站 時間：2020/03/13
如何防止SMT回流過程中的非潤濕缺陷

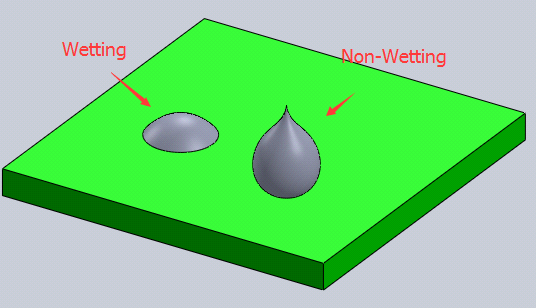

潤濕問題通過非潤濕和去濕來分類。
根據IPC標準，不潤濕定義為熔融焊料不能與基體金屬形成金屬結合。
這導致PCB焊盤或組件的端子在回流焊過程中不能捕獲焊料。
去濕是當熔融焊料涂覆表面然后退后時留下不規則形狀的由焊料薄膜和基體金屬覆蓋的區域分離的焊料堆的結果。 表面光潔度沒有暴露。
去濕通常是指沒有延伸到PCB焊盤的合金焊點，所以它們不能獲得良好的焊點焊縫。 去濕會直接影響焊點的質量。
根本原因分析
-
PCB焊盤或元件的引腳被氧化。 氧化層防止焊料和表面鍍層之間的接觸。
-
電鍍層厚度太薄或加工不良，在裝配過程中容易損壞;
-
焊接溫度不夠高。 與SnPb焊料相比，無鉛焊料合金的熔點更高，更難以潤濕。
-
預熱溫度過低或通量不活躍。 墊或銷表面上的氧化層未被有效去除。
-
錫膏已經過期，所以其通量不活躍。
-
電鍍層材料和所應用的焊膏之間不匹配。
-
對于0201和01005尺寸的芯片，由于印刷的焊膏量較薄，因此焊膏中的助焊劑蒸發更快，從而影響使用相同回流曲線時焊膏的潤濕性能。
-
焊膏或焊劑已被污染。
-
密切關注PCB或組件的存儲環境。 確保它們符合標準，特別是在溫度和濕度方面。
-
選擇一塊經過認證的電鍍厚度超過5μm的PCB。
-
不要使用已經存放超過1年而沒有任何保護膜的PCB。
-
不要使用過期的焊膏。
-
為特定的PCB選擇合理的回流焊設置配置文件。
-
在回流爐環境中使用氮?dú)饪娠@著改善焊料潤濕行為。
-
對于0201和01005封裝元件，降低預熱斜率。 考慮在打印時調整模板孔徑。
