PCB初學者的十大PCB元件放置技巧
來源：本站 時間：2020/03/19
PCB設計既是藝術又是科學。在處理跡線寬度，層疊，原理圖等時，需要考慮大量的技術訣竅和測量。然后，您將通過元件放置進入PCB設計的藝術方面，這就是事情變得有趣的地方。
事實是，沒有“正確”的方式來放置組件，而這種自由最終使PCB布局過程變得如此滿足和創造性。這完全取決于您和您想要設計的內容。這并不是說你可以做任何你想做的事。您創建的數字設計需要以其物理形式制造，這仍然是令人羞愧的現實，這就是為什么您需要遵循以下10個提示來充分利用您的元件放置流程。
組件放置有什么重要意義？
有一種常見的說法是這樣的 - PCB設計是90％的放置和10％的布線。這完全準確。花時間準確放置組件將使您的生活變得更加容易，同時還可以為您的電路板提供最佳的電氣性能。但是，如果你不小心打擊你的組件會發生什么？
浪費了幾個小時。當你發現你的某些部件甚至沒有足夠的空間來布線時，你可能會為自己制造一個噩夢，因為你把它們包裝得太緊了。最糟糕的元件放置工作可能會導致需要從頭開始重新啟動整個電路板。
假設您確實放下了一些組件和痕跡，并將文件發送給您的制造商。接下來你知道你可能會得到一塊板，這是行不通的，因為你的零件沒有正確焊接（稍后會詳細介紹）。
丑陋的美學。讓我們面對現實，因為我們喜歡對稱和精確的工程師，并且沒有什么比看到一個在組件放置過程中沒有得到適當的愛和關懷的電路板更令人不安的了。這只是懶惰。
合理？這是真正的踢球者 - 沒有普遍的“正確”方式來做到這一點。為100位不同的工程師提供原理圖，您可能會獲得100種不同的布局。這就是PCB布局過程被視為藝術過程的原因。

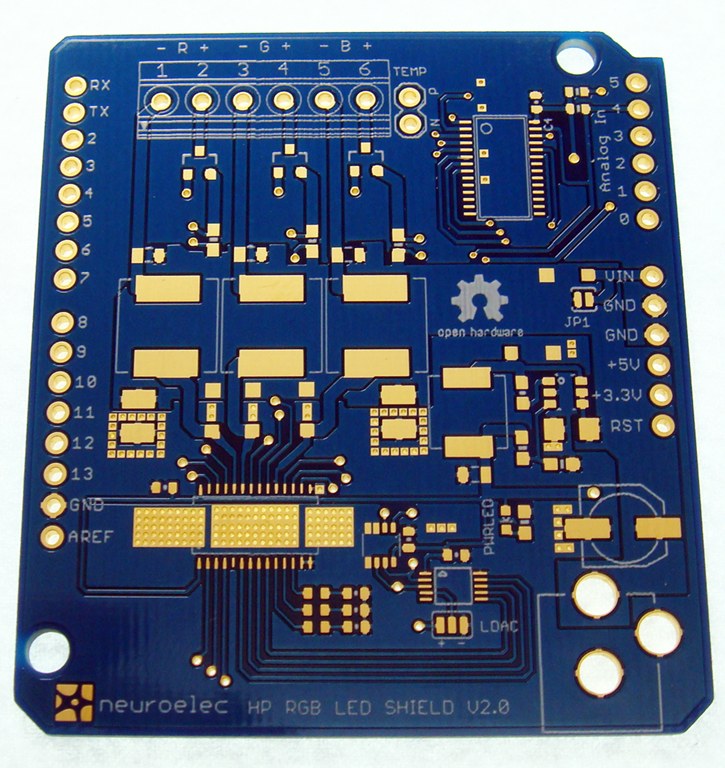

不錯，PCB精心設計的PCB的藝術性和優雅性令人眼前一亮。對稱性，部件放置，這么好！ （圖片來源）
不是所有“正確”和“錯誤”模糊概念的粉絲？這里有一個提示，看看您是否正在進行元件放置。丟棄所有零件后，在Autodesk EAGLE上的自動布線器上轉動。如果您沒有達到至少85％的完成評級，那么這是一個好的跡象，您需要在組件放置上花費更多時間。
深圳市銘華航電SMT貼片：現在我們已經開始了解為什么讓我們繼續介紹一些您可以在第一個設計項目中使用的實用技巧！
