您的PCB是如何制造的

 你不知道的事

·

這就像一個三明治

對你剛剛設計的印制電路板（PCB）是如何制造的感到好奇的？ 直到我在Youtube上發現了一大堆制造商的視頻，并幾乎睡著了，試圖通過所有技術細節進行篩選。 這并不是說印制電路板制造過程本身就很乏味，還有很多令人著迷的機械裝置，以及大量的人工和愛情都融入到整個組合中。 這只是非常非常干燥地解釋。

因此，如果您在完成設計，將其發送到制造業務以及想知道在您的新PCB上獲得一個盒子后會發生什么，這個博客是為您準備的。 讓我們?cè)谌髦蔚膸椭拢煤唵蔚膸懔私饽?/span>PCB是如何制造的。

三明治要做什么？

老實說，三明治比喻并不完美。 但是，我越想嘗試一種理想的物理表示方式來制造PCB，三明治就越適用。 你已經有了你的頂層和底層（面包），你的內層（肉，奶酪，調味品），而且所有東西都聚集在一起形成一個完整的整體。

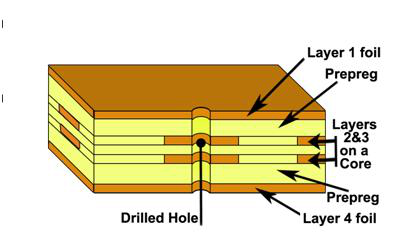

你的典型PCB層疊，看起來就像一個三明治，

在我們開始之前，重要的是要知道PCB是在包含大量其他PCB的巨大面板上制造的。 也許他們都是你的，或者有時他們將多個設計結合在一起，以節省每個人的錢。 我們將在下面討論的過程將用于制作一個完整的多人游戲板，如果您只是處理1-2層設計，那么涉及的步驟就會減少。

第1步 - 購物清單

獲得PCB的第一步是從你開始。 就像為下一個三明治杰作組裝購物清單一樣，您需要將所有設計文件放在一起交給制造商，包括：

·

Gerber文件 - 該文件提供了制造商需要了解的有關銅層，阻焊層和絲網印刷的所有信息。

·

·

鉆孔文件 - 該文件將幫助您的制造商了解您的主板上每個鉆孔的尺寸和位置

·

·

網表文件 - 這個方便的文件將幫助您的制造商了解您的所有組件將如何連接在一起。

·

一旦你將所有的設計文件交給你的制造商，那么它就是時間！

第2步 - 選擇你的肉和奶酪

在第2步中，制造商將創建PCB的內部工作。 這從一個巨大的膠片印刷機開始，它創建了PCB的頂部和底部內層圖像。

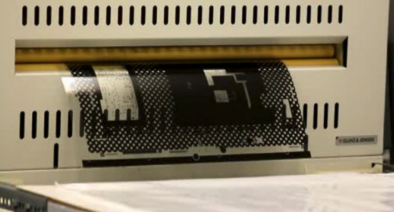

使用光繪機創建頂層和底層圖像。

快速的一面說明 - 大多數晶圓廠房屋甚至不再使用電影。 激光技術可以直接在PCB上形成圖像，從而切斷電影中間人。

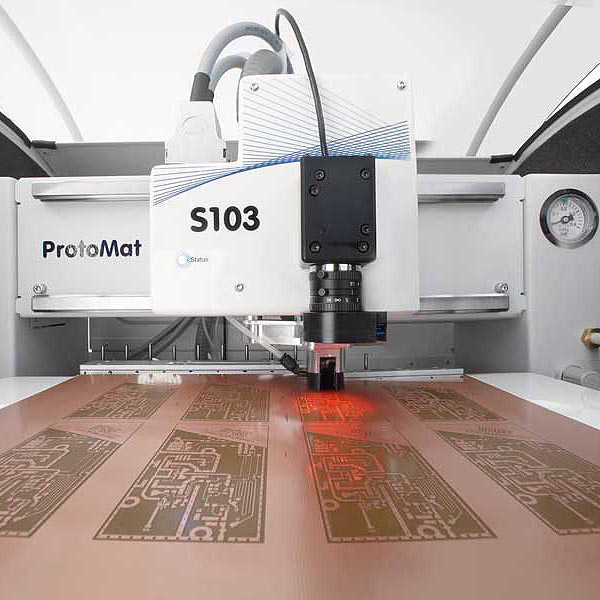

激光繪圖儀在工作。

第3步 - 將肉和奶酪結合在一起

接下來，使用某種樹脂（基本上是工業強度的膠水），將為您的內部PCB層創建的圖像層壓到銅面板上。 然后該面板涂覆一層感光膜。

在這一點上，現實生活中的人將采用銅面板，在其上照射紫外線，并讓科學接管，以硬化感光膜并創建您的銅設計圖案。

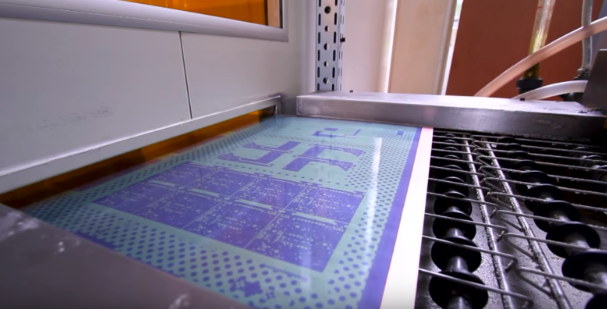

將PCB圖像層壓到銅層上以顯示您的設計圖案。

第4步 - 融化奶酪，請

現在您的銅設計在面板上了，現在是時候讓舒緩的堿性電池將所有的東西融合在一起！ 這個過程可以去除任何額外的銅掛，只留下您在設計過程中創建的原始圖案。

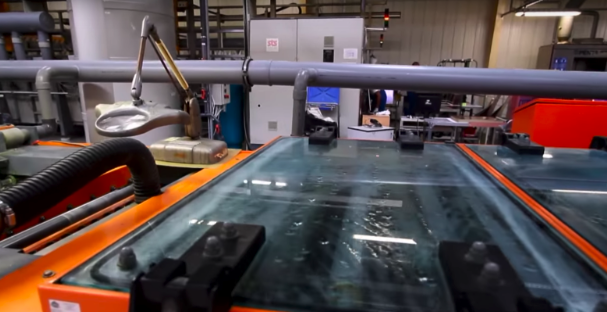

沒有什么能像舒緩的堿性電鍍?cè)∫粯尤コ?/span>PCB上多余的銅。

第5步 - 讓一切都很酷

現在是時候看一眼，確保一切都看起來不錯。 一些方便的檢測軟件將用于比較新創建的銅面板與原始設計數據，以確保一切準確。

第6步 - 用調味品去瘋狂

接下來，是時候給你的三明治添加一些美味的調味品了。 在這個過程的另一個階段，另一個認證的人將拿走你的銅面板，添加一些箔層，并用預浸料層（基本上是一層玻璃纖維和一些膠混合在一起）頂部。

這種新形成的一組層然后由于一些強烈的熱量和壓力而粘合在一起。 當從烤箱中拉出時，這些組合層就形成了PCB的外層！

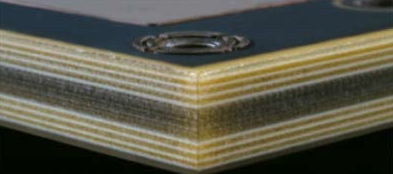

您最近使用銅箔，鋁箔和預浸料粘合的PCB。

第7步 - 希望你想要瑞士奶酪

現在您的銅面板被移到鉆孔機上，鉆孔機為您的通孔組件和過孔鉆一些孔。 這些鉆機非常花哨，可以自行切換鉆頭。



這是一臺數控鉆孔機，為PCB和元件和通孔添加了一些新的孔。

第8步 - 讓它全部腌制

隨著調味品的到位，是時候讓所有東西坐在一起腌制。 在這個過程中，您的銅制PCB板被給予一個輕松的銅浴，它將包括鉆孔在內的每個表面都涂上一層銅層。

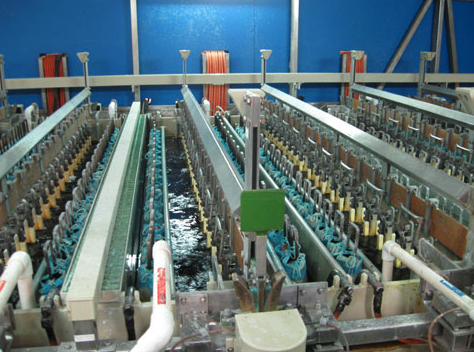

巨大的銅路徑覆蓋了一層銅層的PCB表面。

第9步 - 這是面包時間

現在是面包的時間了！ 這個過程就是在PCB面板的外層上創建銅圖案。 當你切片成新鮮出爐的面包來完成你的三明治杰作時，制造商將為你的PCB的頂層和底層外層創建圖像。 這與我們?cè)诓襟E2中看到的過程完全相同。



在這里我們?cè)俅?，這次為我們PCB的外層創建圖像

就像以前一樣，將這些圖像放在銅面板上，并覆蓋另一層光刻膠膜，最后通過紫外線來顯示您設計的銅箔圖案。

第10步 - 敬酒面包

現在，外層銅圖案被揭示，您的整個面板在另一個放松的銅浴中清洗。 這些印制電路板太簡單了！

第11步 - 添加一些梅奧和芥末

我們正在接近制造過程的最后階段，所有層都完全組裝完畢。 此時，機器將在PCB面板的頂層和底層涂上一層防焊層。 這有助于防止生銹和意外的電氣連接。 阻焊膜超級容易識別 - 這是許多PCB具有的傳統綠色（或藍色，如Arduino）。



該商標為綠色，可保護印刷電路板免受PCB阻擋。

第12步 - 鱷梨使一切變得更好

鱷梨使一切變得更好，絲網印刷適用于您的印刷電路板。 現在，您的銅面板將通過巨型噴墨打印機進行饋送，該打印機在白色印刷中添加了一個便利的圖例，以幫助您放置組件。

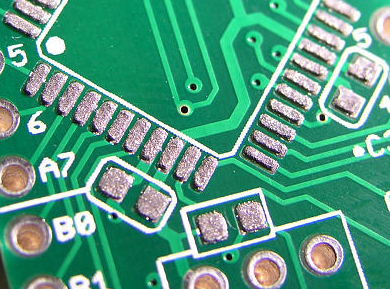

關閉絲網印刷為您幾乎完成的PCB添加的所有細節。

第13步 - 把三明治放在一起

好的，現在是時候把你的三明治放在一起成為一個完整的整體。 您的裸板PCB已準備就緒，現在需要一些組件。 在添加任何部件之前，您的PCB面板首先通過飛針或電網測試儀進行一系列電氣測試，以確保沒有任何開路或短路。

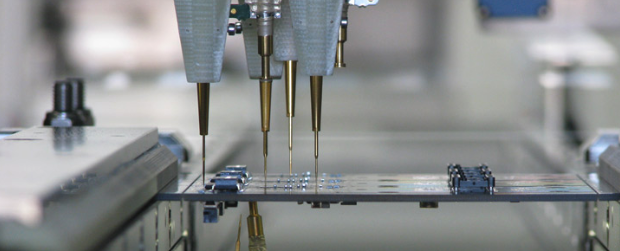

電氣測試PCB的兩種方法之一 - 飛行探測器。

第14步 - 修剪所有額外的東西

我們都是工程師，沒有人喜歡雜亂的三明治，所以讓我們把多余的肉和奶酪切下來給狗。 就您的設計而言，包含您所有PCB的巨型面板現在通過一臺銑削機床，該銑床將所有單獨的電路板切除。

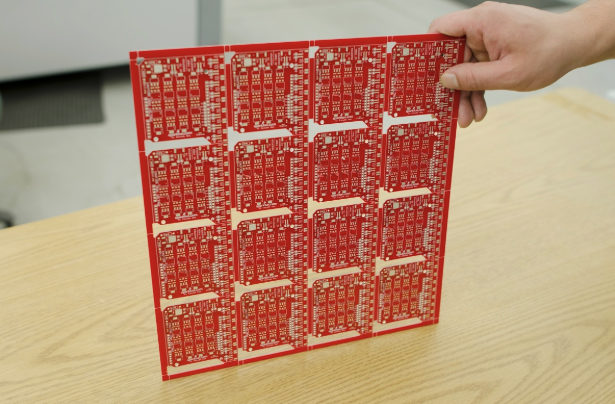

該PCB面板將通過銑床運行以分割出單獨的電路板。

第15步 - 檢查您的杰作

在他們添加元件到您的PCB之前，您的電路板將通過經過認證的人員進行的最終檢查過程。此人將查找任何化妝品問題，包括劃痕和不正確的孔尺寸，以及將您的機械圖紙與物理板進行比較。

第16步 - 帶上芯片

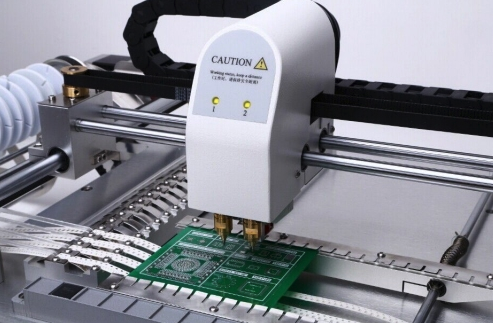

現在是時候?qū)@個三明治杰作進行一些最后的修改，以形成一個完整的膳食！ 您的制造商現在將所有表面貼裝（SMD）元件放置在您的PCB上。 這個過程使用像機器槍一樣的組件分配器，每小時可抽出超過230,000個零件。 然后，您的電路板將通過熔爐，在那里焊膏將液化并粘合PCB的表面。



深圳市銘華航電SMT貼片加工廠：一個貼片機將貼片元件扔掉，就像沒有人做生意一樣。

接下來，您的電路板被交給另一個經過認證的人員，他們將手工裝配所有通孔（THT）組件，包括任何電容器和線圈。

第17步 - 全部吃

終于，您的三明治和完成的PCB現在準備好享受！ 在制造過程的這個階段，您的電路板將在接觸針的床上進行最終的電氣測試。 如果一切都檢查完畢，是時候給你的設計一個最后的保護層，以防止灰塵或濕氣。

第18步 - 清理一切

噢，我們終于完成了。 你可以開始清理你最近消化過的三明治中的所有面包屑。 在制造方面，您的PCB得到真空密封，裝箱，然后運送到您的門或辦公桌。

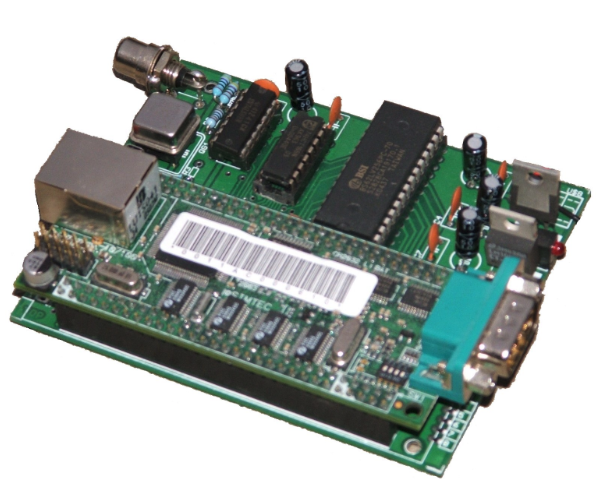

最后完成一塊PCB，并連接所有組件！

這是一個包裝，伙計

你有它，完整的多人PCB制造過程用18個簡單的英語步驟。 制造PCB是一項令人難以置信的，由過程驅動的努力，涉及大量的人力，機械和科學。 因此，下次您制造PCB時，我們希望您能更好地理解將您的數字位和字節轉換為完整的物理電路板所需的所有愛和勞力。
